[+] Ploter COGI e-1360 niepoprawne dzia

[pzebzda]

Witam.
Obserwuję forum od około trzech miesięcy, również od tego czasu jestem szczęśliwym posiadaczem Debiana. Posiadam Acera Aspire 3000 (w którym skonfigurowałem nową drukarkę, i sprzęt), oraz podpięty do niego ploter Cogi E1360, z którym właśnie mam problem.

Ploter Cogi:

Kod: Zaznacz cały

[URL]http://www.cogi.de/index.php?route=product/product&path=67_85&product_id=217[/URL]

Wersja systemu:

Kod: Zaznacz cały

Linux debian 2.6.32-5-686 #1 SMP Thu Nov 3 04:23:54 UTC 2011 i686 GNU/Linux

Architektura:

Kod: Zaznacz cały

i386

Urządzenia USB:

Kod: Zaznacz cały

root@debian:/home/pzebzda# lsusb
Bus 003 Device 005: ID 067b:2303 Prolific Technology, Inc. PL2303 Serial Port
Bus 003 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub
Bus 002 Device 002: ID 09da:000a A4 Tech Co., Ltd Port Mouse
Bus 002 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

Kod: Zaznacz cały

root@debian:/home/pzebzda# lspci
00:00.0 Host bridge: Silicon Integrated Systems [SiS] 760/M760 Host (rev 03)
00:01.0 PCI bridge: Silicon Integrated Systems [SiS] SG86C202
00:02.0 ISA bridge: Silicon Integrated Systems [SiS] SiS963 [MuTIOL Media IO] (rev 25)
00:02.1 SMBus: Silicon Integrated Systems [SiS] SiS961/2 SMBus Controller
00:02.5 IDE interface: Silicon Integrated Systems [SiS] 5513 [IDE]
00:02.6 Modem: Silicon Integrated Systems [SiS] AC'97 Modem Controller (rev a0)
00:02.7 Multimedia audio controller: Silicon Integrated Systems [SiS] AC'97 Sound Controller (rev a0)
00:03.0 USB Controller: Silicon Integrated Systems [SiS] USB 1.1 Controller (rev 0f)
00:03.1 USB Controller: Silicon Integrated Systems [SiS] USB 1.1 Controller (rev 0f)
00:03.2 USB Controller: Silicon Integrated Systems [SiS] USB 2.0 Controller
00:04.0 Ethernet controller: Silicon Integrated Systems [SiS] SiS900 PCI Fast Ethernet (rev 91)
00:06.0 CardBus bridge: Texas Instruments PCI1410 PC card Cardbus Controller (rev 02)
00:0b.0 Network controller: Broadcom Corporation BCM4318 [AirForce One 54g] 802.11g Wireless LAN Controller (rev 02)
00:18.0 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] HyperTransport Technology Configuration
00:18.1 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] Address Map
00:18.2 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] DRAM Controller
00:18.3 Host bridge: Advanced Micro Devices [AMD] K8 [Athlon64/Opteron] Miscellaneous Control
01:00.0 VGA compatible controller: Silicon Integrated Systems [SiS] 661/741/760 PCI/AGP or 662/761Gx PCIE VGA Display Adapter

dmesg: (część)

Kod: Zaznacz cały

[ 7996.316073] usb 3-3: new full speed USB device using ohci_hcd and address 2
[ 7996.528987] usb 3-3: New USB device found, idVendor=067b, idProduct=2303
[ 7996.528997] usb 3-3: New USB device strings: Mfr=1, Product=2, SerialNumber=0
[ 7996.529005] usb 3-3: Product: USB-Serial Controller
[ 7996.529011] usb 3-3: Manufacturer: Prolific Technology Inc.
[ 7996.529234] usb 3-3: configuration #1 chosen from 1 choice
[ 7997.298525] usbcore: registered new interface driver usbserial
[ 7997.299156] USB Serial support registered for generic
[ 7997.299772] usbcore: registered new interface driver usbserial_generic
[ 7997.299779] usbserial: USB Serial Driver core
[ 7997.341149] USB Serial support registered for pl2303
[ 7997.341786] pl2303 3-3:1.0: pl2303 converter detected
[ 7997.374366] usb 3-3: pl2303 converter now attached to ttyUSB0
[ 7997.374414] usbcore: registered new interface driver pl2303
[ 7997.374420] pl2303: Prolific PL2303 USB to serial adaptor driver

Komunikacja pomiędzy laptopem a ploterem jest (wydaje mi się, że poprawna). Ploter posiada w sobie przejściówkę USB do RS. System domyślnie zasugerował sterownik "Generic" "text-only printer", po którym ploter nawet nie drgnie. Użyłem (gdzieś wyczytując) "Generic" "PostScript printer". Niestety używając opcji drukuj w programie do grafiki wektorowej InkScape lub Karbon14, ploter zachowuje się nie tak jak powinien. Niezależnie od tego jaki kształt chce wyciąć (nawet pusta kartka) ploter zawsze tak samo; jedzie po osi x, wbija nóż, puszcza i powraca do punktu 0.

Ustawienia drukarki:

Kod: Zaznacz cały

serial:/dev/ttyUSB0?baud=9600+bits=8+parity=none+flow=hard

Na corelu miałem go zainstalowanego jako GRAPHTEC 1000-60 (jako wtyczka do Corela). Niestety w Debianie nie ma tego typu sterowników na liście. Na mój gust jest to wina sterownika. Producent daje sterowniki ale tylko "usb serial pl2303" które przecież już posiadam więc nie powinno mieć to większego znaczenia?

Nota z README:

Kod: Zaznacz cały

*
 * Prolific PL2303 USB to serial adaptor driver
 *
 * Copyright (C) 2001 Greg Kroah-Hartman (greg@kroah.com)
 *
 * Original driver for 2.2.x by anonymous
 *
 *	This program is free software; you can redistribute it and/or modify
 *	it under the terms of the GNU General Public License as published by
 *	the Free Software Foundation; either version 2 of the License, or
 *	(at your option) any later version.
 *
 * See Documentation/usb/usb-serial.txt for more information on using this driver
 *
 * 2001_Oct_06 gkh
 *	Added RTS and DTR line control.  Thanks to joe@bndlg.de for parts of it.
 *
 * 2001_Sep_19 gkh
 *	Added break support.
 *
 * 2001_Aug_30 gkh
 *	fixed oops in write_bulk_callback.
 *
 * 2001_Aug_28 gkh
 *	reworked buffer logic to be like other usb-serial drivers.  Hopefully
 *	removing some reported problems.
 *
 * 2001_Jun_06 gkh
 *	finished porting to 2.4 format.
 *
 */

Gdyby ktoś znalazł chwilę czasu i byłby w stanie udzielić porad jak uruchomić ploter do poprawnej pracy, będę bardzo wdzięczny.

[fnmirk]

Nie wiem czy to uruchomisz?
http://www.signtools4.com/Cogi_E-1360.htm

[pzebzda]

fnmirk ten program (z tego co rozumiem) tylko wspomaga CorelDraw. Chciałbym obejść się bez emulatorów win. Nie chce nawet brać pod uwagę powrotu na tą wylęgarnie problemów którą jest windows. Jakieś pomysły?



Edycja:

Problem został rozwiązany

Ze względu na niezmierną radość, którą daje mi użytkowanie tego systemu operacyjnego postanawiam podzielić się z Wami uwagami i wskazówkami nad rozwiązaniem problemu konfiguracji plotera firmy Cogi a raczej Graphtec. Cogi włożył elektronikę z plotera Graphtec CE1000-60. Sterowników z tej firmy pod Linuksa brak. Ale to nie jest żaden powód do zmartwień.

Jako że ploter wykorzystuje język HPGL wystarczy przeprowadzić następującą instalację sprzętu:

[INDENT] - dodajemy drukarkę (przy automatycznym wyszukiwaniu) GENERIC następnie RAW QUEUE.

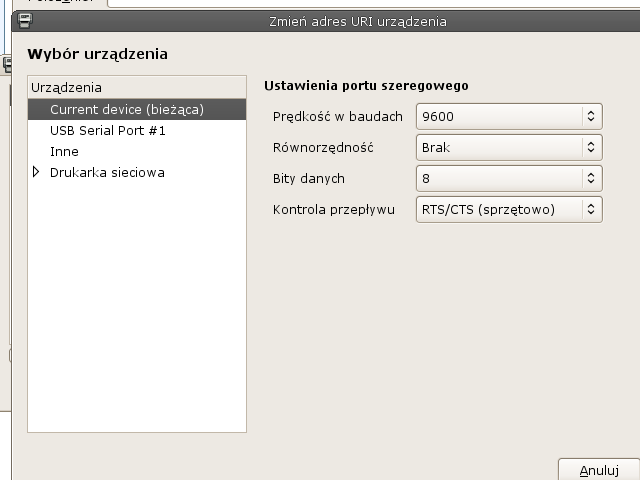

- ustawiamy parametry (jak w załączonym obrazku)

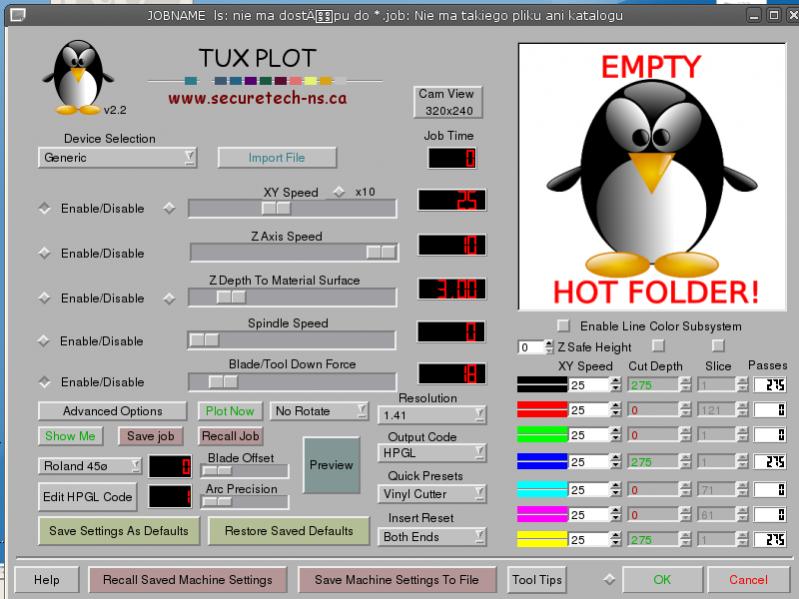

- instalujemy program TUX PLOT (www.securetech-ns./camm-linux.html), ustawiamy parametry tak jak na załączonym obrazku.
- tworzymy plik grafiki wektorowej i zapisujemy w gorącym folderze programu TUX PLOT i wycinamy.[/INDENT]

Wg. tego co udało mi się ustalić praktycznie każdy ploter GRAPHTEC, a więc i COGI, ROLAND itd. wykorzystujące język HPGL zainstalowane tą metodą powinny działać. Zapraszam do dalszej dyskusji w tym temacie gdyby ktoś miał podobny problem i rozwiązał go tą samym lub też podobnym sposobem.

Pozdrawiam!
